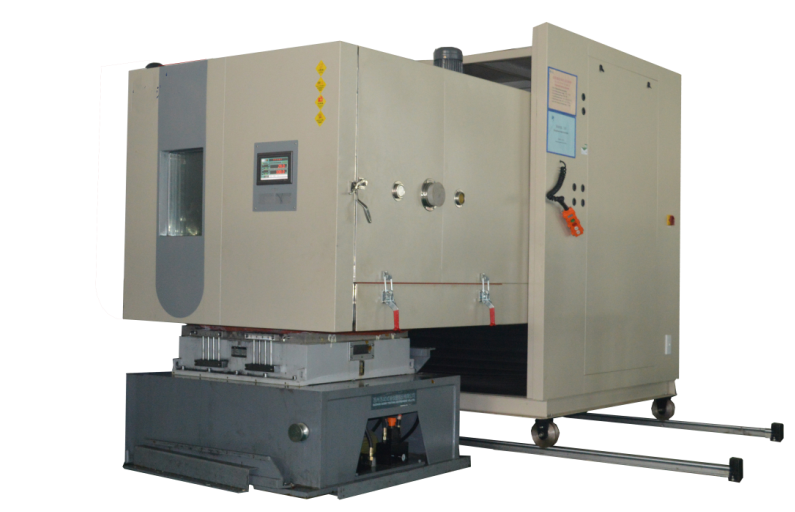

三综合试验箱（温湿度振动）概述：
三综合试验箱|温度湿度振动三综合试验箱结合温度、湿度、振动功能于一体，用于航空航天产品、信息电子仪器仪表、材料、电工、电子产品、各种电子元气件在综合的恶劣环境下检验其各项性能指标。三综合试验箱|温度湿度振动三综合试验箱是综合温度、湿度、振动三功能的试验箱。具有快速温变速率,提供温度、湿度和振动等的综合测试环境的功能。
产品特点：
1. 可与垂直振动台结合，也可与水平振动台结合。
2. 特殊皮老虎设计，防水性能佳。
3. 电动升降台设计，可延滑轨移动。
三综合试验箱（温湿度振动）三综合试验箱满足标准：
1
GB/T 2423.1-2008
电工电子产品环境试验 第2部分：试验方法 试验A：低温
2
GB/T 2423.2-2008
电工电子产品环境试验 第2部分：试验方法 试验B：高温；
3
GB/T 2423.10-2008
电工电子产品环境试验 第2部分：试验方法 试验Fc：振动
4
GB/T 2423.22-2002
电工电子产品环境试验 第2部分：试验方法 试验N：温度变化
5
电工电子产品环境试验 第2部分：试验方法 试验Z/AD：温度/湿度组合循环试验
6
QC/T 413-2002
汽车电气设备基本技术条件。
箱体结构：
外箱材质
1.2mmA3冷板表面静电喷塑
内体材质
1.0mm 不锈钢板 ( SUS # 304 )
照明
高亮度照明灯
观察窗
4层中空镀膜玻璃（观察窗尺寸近似280mm×380m）
窗口防结露设计
采用电伴热装置，防止水气凝结
测试孔
可外接测试电源线及信号用 ( φ50 )
7
保温层
保温绝缘层耐燃防火PU＋隔热玻璃棉(保温层厚 100mm)
8
箱内试品架
不锈钢试品架
9
箱门
整体结构，有效密封
10
箱门防结露
制冷系统
压缩机组
法国泰康全封闭压缩机
工作方式
复叠制冷
冷热交换装置
采用超高效率多片紊流板式换热器
能量调节
由控制系统自动调整制冷量的大小，采用加热和制冷交替控制的方式，可有效地节省能源
高效率元件
冷凝器﹑蒸发器采用铝鳍片装置
冷却方式
风冷
温度电热循环系统
驱动电机
不锈钢长轴电机
循环风扇
耐高低温离心风扇
导风板设计
可调式导风板设计，有效提升温度分布均匀性
加热器
镍铬合金电加热器
（二）控制系统
温度传感器
PT 100 铂电阻
显示器面板
彩色液晶触摸屏
操作界面
触控式
储存装置
USB接口存储方式，可通过读卡器在PC机(或具有相同功能的设备)上用EXCEL进行编辑分析整理
型号
THV-408
THV-800
THV-1000
内部尺寸WHD(cm)
60*85*80
100*100*80
100*100*100
外部尺寸
122*120*190
162*144*202
162*144*220
温度范围
高温：L: 100℃, N:150℃
低温：A:0℃, B:-20℃, C:-40℃, D:-70℃
湿度范围
20%~95% R.H.
